Крутите ручку громкости на колонке — внутри работает потенциометр. Регулируете яркость светильника диммером — снова он. Настраиваете чувствительность датчика — и здесь не обошлось без него. Миниатюрный компонент размером с ноготь или массивный регулятор размером с кулак — суть одна: плавное изменение сопротивления поворотом или сдвигом.
Устройство и принцип

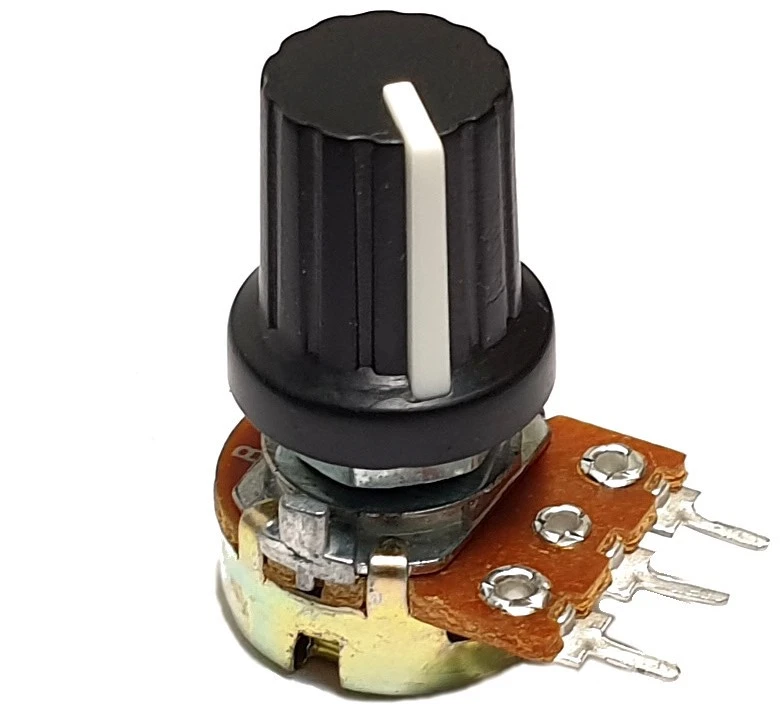

Внутри корпуса — резистивная дорожка в форме дуги или прямой линии, и подвижный контакт (бегунок). Три вывода: два по краям дорожки, один от бегунка. Поворачиваете ось — бегунок скользит по дорожке, меняя сопротивление между средним выводом и крайними. Если дорожка 10 кОм, в среднем положении между средним выводом и любым крайним будет по 5 кОм.
Материал дорожки определяет характеристики. Углеродная композиция — дешёво, но шумит и быстро изнашивается. Проволочная — долговечна и точна, но дорога и не годится для высоких частот. Керметная (металлокерамика) — компромисс: тише углерода, дешевле проволоки, достаточная износостойкость.
Типы конструкций
Поворотные — классика, ось вращается на 270-300 градусов, бегунок проходит дорожку от начала до конца. Компактны, удобны в панельном монтаже. Линейные (ползунковые) — бегунок движется по прямой дорожке, длина хода 30-100 мм. Используются в микшерных пультах, графических эквалайзерах, там, где нужна визуальная наглядность уровня.
Многооборотные — дорожка в виде спирали, полный ход 3, 5, 10 или даже 25 оборотов. Это даёт прецизионную настройку: купить потенциометр многооборотный стоит для измерительной техники, где критична точность установки сопротивления. В обычной аппаратуре избыточны.
Подстроечные — миниатюрные, без оси, регулируются отвёрткой. Устанавливаются на платах для заводской или сервисной настройки, недоступны пользователю. Ресурс небольшой, рассчитаны на десятки регулировок, а не на тысячи, как у панельных.
Характеристики и маркировка
Номинал — полное сопротивление между крайними выводами. Стандартные значения: 1 кОм, 5 кОм, 10 кОм, 50 кОм, 100 кОм, 500 кОм, 1 МОм. Выбор зависит от схемы: для регулировки громкости в усилителях обычно 10-50 кОм, для настройки генераторов — 1-10 кОм, для высокоомных входов — до 1 МОм.
Закон изменения сопротивления (функциональная характеристика) бывает линейным (A или B) и логарифмическим (C). Линейный: при повороте на половину хода сопротивление меняется вдвое. Логарифмический: изменение нелинейно, учитывает особенности восприятия звука человеком. Для громкости обязательно логарифмический, иначе регулировка будет неравномерной.
Мощность — какую мощность может рассеять дорожка без перегрева. Для маломощных схем (сигнальная электроника) достаточно 0,125-0,25 Вт. Для силовых цепей нужны мощные потенциометры на 1-5 Вт, они крупнее и дороже.
Применение в регулировке громкости
В усилителе потенциометр стоит на входе, делит сигнал. Крайнее положение — максимум сигнала идёт на усилитель, полная громкость. Среднее — сигнал ослаблен вдвое. Минимум — сигнал почти полностью на землю, тишина. Логарифмическая характеристика даёт равномерное восприятие: каждый градус поворота изменяет громкость на одинаковую субъективную величину.
Проблема изношенных потенциометров — треск и шум при регулировке. Дорожка протирается в местах частого использования, контакт нестабилен. В профессиональной аппаратуре используют оптические или цифровые энкодеры вместо потенциометров — нет механического износа.
Управление яркостью света
Диммер для ламп — тот же потенциометр, но управляет он не напрямую яркостью, а схемой, которая изменяет подаваемую мощность. Для ламп накаливания это фазовый регулятор: потенциометр задаёт момент открытия симистора или тиристора, сдвигая фазу. Чем позже открывается тиристор, тем меньше мощность, тем тусклее свет.
Для светодиодных лент используется ШИМ-регулятор: потенциометр управляет скважностью импульсов. 100% скважность — максимум яркости, 10% — почти выключено. Частота импульсов высокая (500 Гц – 20 кГц), глаз не замечает мерцания, воспринимает как равномерное изменение яркости.
Датчики положения и обратная связь
Потенциометр на оси мотора показывает её угол поворота. Напряжение на среднем выводе пропорционально углу. Микроконтроллер читает это напряжение АЦП, знает положение. Так работают серводвигатели в робототехнике и моделизме. Точность ограничена линейностью дорожки и разрешением АЦП, но для многих задач достаточна.
В промышленности для точных измерений используют многооборотные прецизионные потенциометры. Купить стяжки пластиковые для фиксации проводки можно в любом магазине, но найти качественный многооборотный потенциометр — задача посложнее, требует специализированных поставщиков.
Подключение и схемы включения
Делитель напряжения — базовая схема. Крайние выводы подключены к питанию и земле, средний снимает регулируемое напряжение. При номинале 10 кОм и питании 5 В в среднем положении на среднем выводе будет 2,5 В. Просто и универсально.
Реостат — используются только два вывода: средний и один крайний. Включается последовательно с нагрузкой, регулирует ток. Третий вывод не задействован или замкнут на средний для надёжности. Применяется реже делителя, в основном в силовых цепях для регулировки тока заряда или нагрева.
Частые неисправности
Износ дорожки — самая распространённая проблема. Признаки: треск при регулировке, провалы сопротивления, скачки параметра. Лечение — замена. Попытки почистить спиртом помогают временно, но дорожка всё равно изношена физически. Качественные потенциометры служат десятки тысяч циклов, дешёвые изнашиваются за год активного использования.
Окисление контактов выводов — вторая проблема. Проявляется потерей контакта, нестабильной работой. Пропайка выводов или их зачистка и повторная пайка обычно решает вопрос. Если окисление внутри, между дорожкой и бегунком — только замена.
Механическое повреждение — сломанная ось, треснувший корпус, оторванные выводы. Результат грубого обращения или превышения момента на оси. Качественные потенциометры имеют металлические валы и прочные корпуса, дешёвые — пластик, который легко ломается.
Выбор под задачу
Для аудиотехники важна чистота регулировки: стерео-потенциометры (сдвоенные на одной оси для левого и правого канала), логарифмическая характеристика, низкий уровень шумов. Для силовой электроники — мощность рассеивания и надёжность контакта. Для измерительной техники — линейность характеристики и стабильность номинала.
Если нужна долговечность — берите проволочные или керметные, углеродных избегайте для ответственных применений. Если важна цена и ресурс не критичен — углеродные подойдут. Для высокочастотных схем только керметные или специальные плёночные — проволочные вносят индуктивность.
Альтернативы: цифровые и оптические
Цифровой потенциометр — микросхема, изменяющая сопротивление по команде микроконтроллера. Нет механического износа, точная установка, возможность автоматического управления. Минус — нужна схема управления, сложнее и дороже обычного. Используется в современной аппаратуре, где есть процессор.
Оптический энкодер — вращается как потенциометр, но не имеет ограничения хода, крутится бесконечно. Генерирует импульсы при вращении, микроконтроллер их считает, определяет направление и скорость. Полностью бесконтактный, вечный ресурс. Но требует сложной обработки сигнала, не работает в простых аналоговых схемах.
Самостоятельная замена
Выпаивание старого потенциометра требует аккуратности — выводы часто проходят через плату и припаяны с обеих сторон. Прогрейте паяльником, аккуратно вытащите. Если вывод застрял — не тяните силой, прогрейте лучше, возможно с обратной стороны платы. Сломаете контактную площадку — ремонт усложнится.
Установка нового: проверьте ориентацию выводов, они должны совпадать с посадочным местом. Вставьте, убедитесь, что корпус плотно сел на плату. Припаяйте выводы, не перегревая — пластиковые детали внутри корпуса могут деформироваться. Проверьте мультиметром сопротивление в разных положениях, убедитесь в плавном изменении без скачков.
Модификации и доработки
Если нет потенциометра нужного номинала, можно использовать резисторы параллельно или последовательно для корректировки. Параллельно крайним выводам резистор — уменьшает общее сопротивление. Последовательно — увеличивает. Но это изменяет закон регулировки, для критичных применений не подходит.
Установка концевых резисторов позволяет ограничить диапазон регулировки. Например, потенциометр 10 кОм, нужен диапазон от 1 кОм до 9 кОм. Подключаете 1 кОм последовательно с одним крайним выводом, 1 кОм последовательно с другим. Полный диапазон остался 10 кОм, но средний вывод не может дать меньше 1 кОм и больше 9 кОм.
Маленькая деталь с огромным влиянием на функциональность устройства — замените потенциометр, и усилитель зашумел, лампа мигает, датчик врёт. Понимание работы и правильный выбор делают разницу между надёжной аппаратурой и постоянными проблемами.
