Паливний насос високого тиску — найдорожчий вузол системи живлення й водночас той, на який списують чи не кожну проблему з дизелем. На практиці з десяти машин, що приїжджають «на ремонт ТНВД», у трьох-чотирьох сам насос справний: винні забитий фільтр, підсмоктування повітря, зношені розпилювачі або звичайна неякісна солярка. Розбираємо, як розділити ці причини до того, як насос знімуть і відвезуть на стенд.
Три перевірки, які робляться до зняття будь-чого
Дизельна апаратура не любить діагностики методом заміни: кожен зняв-поставив коштує часу, а на ТНВД — ще й регулювання на стенді. Тому починати треба з того, що перевіряється за півгодини й нічого не коштує.
- Фільтри. Не «як давно міняли», а фактичний стан: зняти фільтр тонкого очищення й подивитися, скільки палива з нього стікає і який на дотик відстій. Взимку до цього додається парафінізація — літня солярка при мінус десяти перетворює новий фільтр на заглушку за кілька кілометрів.
- Подача до насоса. Від’єднати магістраль перед ТНВД і прокачати підкачувальною помпою: паливо має йти рівним струменем, без пухирців і пульсацій. Слабкий струмінь — питання до підкачки, фільтрів або забору з бака, а не до насоса високого тиску.
- Зворотка. Надлишок палива, що йде на злив, багато розповідає: занадто великий обсяг зворотки з форсунок означає, що розпилювачі пропускають і до циліндрів доходить менше, ніж насос подає.
Ознака перша: важкий запуск
Класика — «крутить довго, схоплює з третього-четвертого разу, потім працює нормально». У переважній більшості випадків це не насос, а те, що між зупинками паливо йде з магістралі назад у бак. Причина — негерметичний зворотний клапан підкачки або підсмоктування повітря на всмоктувальній ділянці, де магістраль працює на розрідження.
Показова деталь: якщо після ночі простою достатньо кілька разів качнути ручною підкачкою — і двигун схоплюється одразу, — шукати треба негерметичність, а не готуватися до ремонту ТНВД.
💡

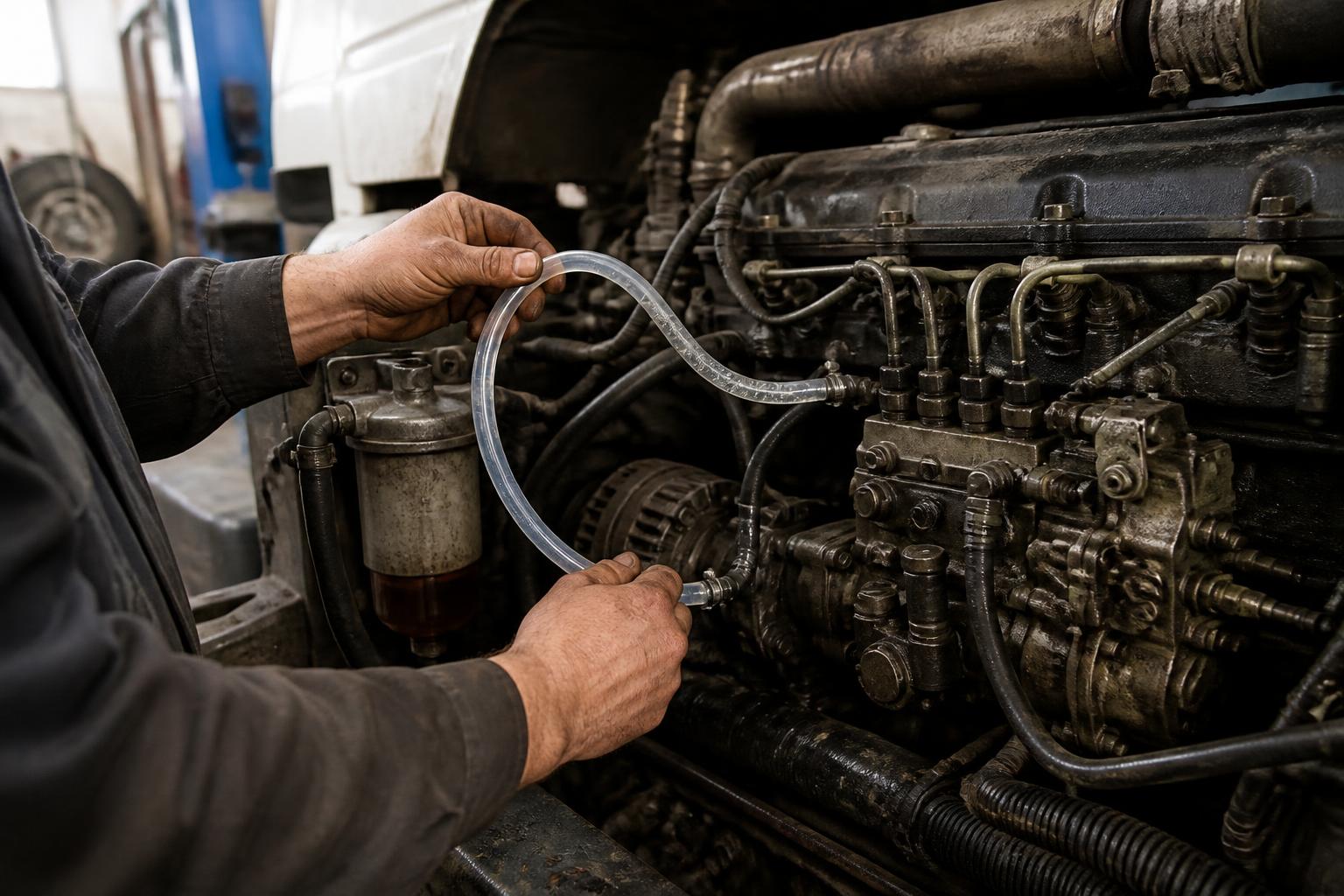

Як знайти підсмоктування повітря за десять хвилин.Врізати в магістраль перед насосом відрізок прозорого шланга і запустити двигун. Якщо в потоці йдуть бульбашки — повітря заходить десь до цієї точки: ущільнення кришки фільтра, тріщина в шлангу, розбитий штуцер, пересохлі мідні шайби на з’єднаннях. Це найдешевша несправність із усіх можливих і найчастіша причина «дивної» поведінки дизеля.
Ознака друга: втрата тяги під навантаженням
Тут важливо, за яких обставин тяга зникає.
Тяги немає з самого низу, машина «не їде» навіть порожня
Найімовірніше — недостатнє наповнення: фільтри, забір із бака, підкачка. Перевіряється тестом на прохідність: тимчасово подати паливо з окремої ємності самопливом. Якщо машина поїхала — проблема в тракті низького тиску, і насос до неї не має стосунку.
Тяга є, але пропадає на затяжному підйомі чи з повним причепом
Схоже на зношені плунжерні пари: насос ще створює тиск на середніх режимах, але на максимальній подачі його не вистачає. Це вже привід їхати на стенд.
Тяга стрибає, двигун смикається на рівних обертах
Найчастіше — окрема форсунка або повітря, що періодично проривається у вигляді пробки. Перевіряється почерговим послабленням трубок на працюючому двигуні: якщо відключення циліндра нічого не змінює, цей циліндр і так не працює.
Ознака третя: дим
Колір вихлопу — найшвидша підказка, з якої варто починати розмову з механіком.
| Дим | Найімовірніша причина | Що перевірити першим |
|---|---|---|
| Чорний, під навантаженням | Палива подається більше, ніж згорає: погане розпилення або нестача повітря | Розпилювачі, повітряний фільтр, патрубки наддуву, турбіна |
| Білий, на холодному, зникає після прогріву | Пізній кут упорскування або слабка компресія | Установку насоса, свічки розжарення, компресію |
| Білий, не зникає, з солодкуватим запахом | Охолоджувальна рідина в циліндрах | Прокладку ГБЦ, площинність голівки — до апаратури це не має відношення |
| Сизий, з підвищеною витратою оливи | Знос ЦПГ або маслознімних ковпачків | Компресію, стан сапуна |
| Чорний із запахом палива, на холостих | Форсунка ллє замість того, щоб розпилювати | Форсунки на стенді, тиск відкриття |
Окремо варто сказати про чорний дим у парі з підвищеною витратою палива: це майже завжди розпилювачі, а не насос. Розпилювач — витратна деталь із ресурсом у кілька разів меншим за ресурс самого ТНВД, і саме з нього логічно починати перебирання апаратури.
Протилежний випадок — білий дим із солодкуватим запахом, який не зникає і після прогріву. Міняти форсунки чи везти насос на стенд тут марно: охолоджувальна рідина потрапляє в циліндр через пробиту прокладку голівки. Супутні ознаки — бульбашки в розширювальному бачку й рівень антифризу, що повільно падає без видимих потьоків. На КАМАЗ-740 голівки індивідуальні, по одній на кожен з восьми циліндрів, тому зазвичай прогоряє одна прокладка, а не весь стик. Циліндр знаходять заміром компресії або опресуванням системи охолодження, після чого міняють прокладку ГБЦ КАМАЗ на знятій голівці разом з ущільнювальними кільцями. До паливної апаратури ця несправність стосунку не має.
Коли винен таки насос
Симптоми, які вказують на ТНВД доволі однозначно:
- витік палива по корпусу насоса або з-під сальника привідного вала — сальник, що потік, ще й розводить оливу в картері паливом;
- сторонній стукіт із зони насоса, що змінюється з обертами;
- двигун не глушиться штатно або, навпаки, глохне при скиданні газу — питання до регулятора обертів;
- різна подача по циліндрах, підтверджена замірами, при завідомо справних форсунках;
- двигун «вибігає» на підвищені оберти сам — небезпечна несправність регулятора, при якій машину треба глушити перекриттям повітря і не запускати до ремонту.
⚠️ Головна помилка на цьому етапі — спроба «підкрутити» рейку або регулятор на місці, щоб додати тяги. Насос регулюється на стенді за паспортними значеннями подачі. Довільне збільшення подачі дає короткочасне відчуття потужності і швидко закінчується перегрітими поршнями, прогорілими клапанами і чорним димом на весь ряд.
Чек-лист перед зняттям ТНВД
Проходимо по порядку — і тільки якщо всі пункти чисті, знімаємо насос:
• фільтри грубого й тонкого очищення замінені, відстійник злитий;
• у магістралі немає повітря — перевірено прозорою вставкою;
• підкачувальна помпа дає нормальний тиск і струмінь;
• обсяг зворотки з форсунок у межах норми;
• форсунки перевірені на стенді: тиск відкриття, форма факела, герметичність;
• компресія по циліндрах рівна;
• повітряний тракт цілий — фільтр, патрубки наддуву, інтеркулер без витоків;
• паливо в баку не зимове влітку і не літнє взимку, без води.
Що замовляти на ремонт паливної апаратури
Якщо діагностика привела до апаратури, у замовлення зазвичай входить не тільки те, що вийшло з ладу. Розпилювачі міняють комплектом на всі циліндри — інакше двигун працюватиме нерівно через різницю в характеристиках старих і нових. До насоса беруть ремкомплект прокладок і сальників, бо повторно ставити старі ущільнення після розбирання не можна. Разом із цим логічно замінити фільтри й мідні ущільнювальні шайби на всіх з’єднаннях.
Плунжерні пари, розпилювачі й ремкомплекти ТНВД підбирають не за маркою машини, а за моделлю двигуна і номером насоса на шильдику. На одну й ту саму марку вантажівки за роки випуску ставили кілька різних насосів, і деталі між ними не завжди взаємозамінні. Тому перед замовленням номер варто просто сфотографувати — це економить і час, і повернення.
Висновок
Дизель, що втратив тягу, майже ніколи не повідомляє прямо, який саме вузол винен: однакову картину дають забитий фільтр, тріщина в шлангу за двадцять гривень і зношені плунжерні пари. Різниця в тому, що перші дві причини знаходяться за півгодини й усуваються на місці, а третя коштує як добра частина ремонту двигуна. Тому порядок дій завжди один: спочатку тракт низького тиску, потім форсунки, і тільки після цього — насос. Він у цій черзі останній не тому, що ламається рідко, а тому, що перевірити його найдорожче.
