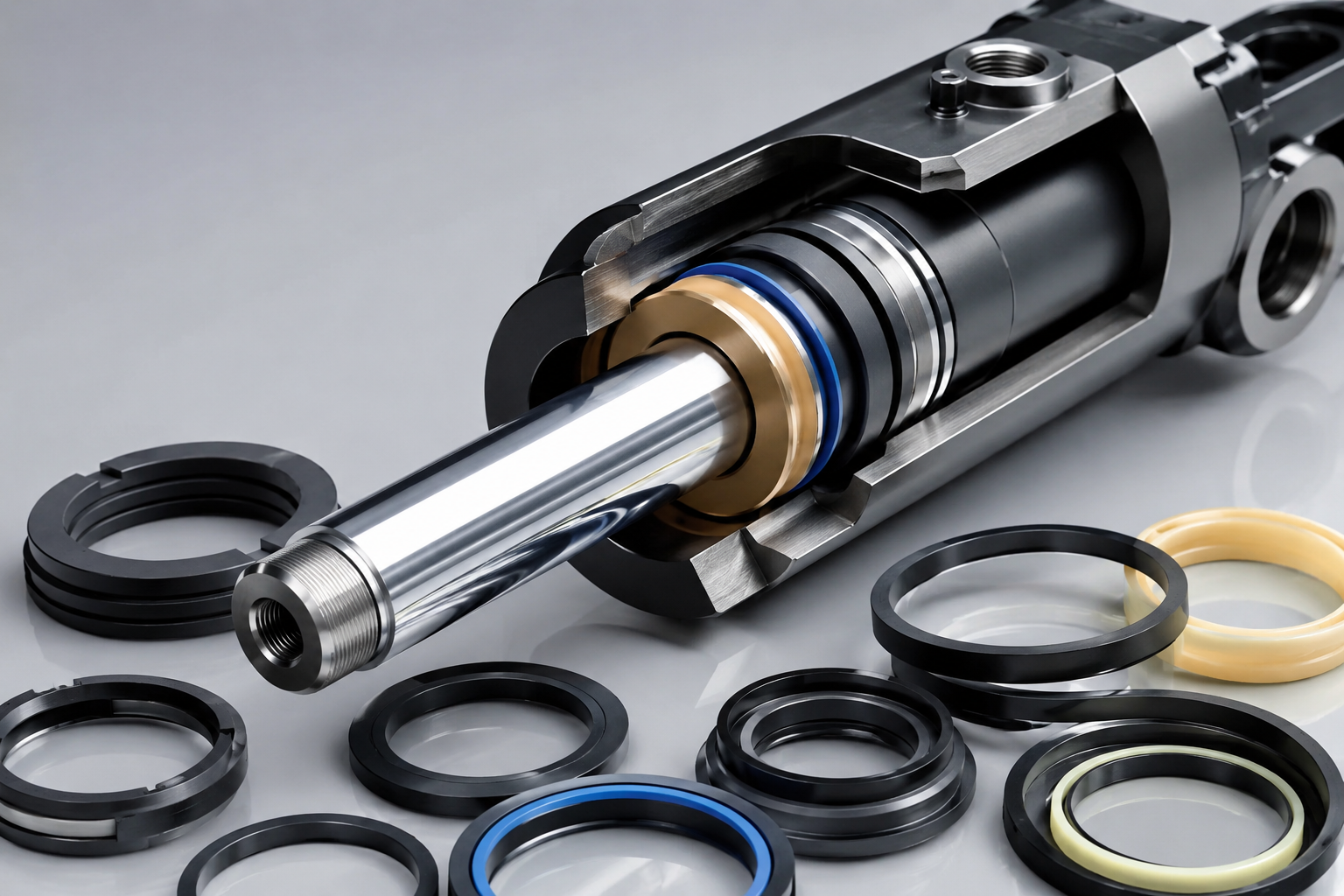

Гідравлічний циліндр — один із найнадійніших силових елементів у промисловому обладнанні, будівельній техніці та верстатобудуванні. Але навіть найміцніший циліндр з ідеально обробленими поверхнями стає марним, якщо ущільнення поршня не справляються зі своєю роботою. Витік робочої рідини через зношені або невірно підібрані ущільнення — одна з найчастіших причин простою обладнання і непланових ремонтів. Тому вибір ущільнень — це не технічна формальність, а ключове рішення, що впливає на ресурс усієї гідравлічної системи.
Серед стандартних компонентів, що застосовуються у вузлах ущільнення, окрему категорію займають O-Ring ущільнювальні кільця — прості за конструкцією, але критично важливі для герметичності як статичних, так і динамічних з’єднань.
Що відбувається всередині поршневого ущільнення
Поршень гідроциліндра рухається в циліндрі туди-сюди під тиском робочої рідини, що може сягати сотень барів. Ущільнення поршня виконує подвійну функцію: воно утримує тиск з обох боків поршня (що забезпечує рух) і одночасно мінімізує перетікання рідини між робочими камерами.
При кожному ході поршня ущільнення зазнає механічного стирання, теплових навантажень і впливу хімічного складу мастила або гідравлічної рідини. Тому матеріал ущільнення повинен відповідати одразу кільком вимогам: достатня твердість для утримання тиску, еластичність для компенсації мікронерівностей поверхні циліндра і хімічна стійкість до робочої рідини.
Типи ущільнень поршня і їхня логіка застосування
На практиці у поршневих вузлах використовується не одне, а кілька ущільнювальних елементів, кожен з яких виконує свою задачу.
| Тип ущільнення | Функція | Типове застосування |
|---|---|---|
| Поршневе ущільнення (Piston Seal) | Основна герметизація між камерами циліндра | Гідроциліндри двосторонньої дії |
| Напрямна стрічка (Guide Ring) | Запобігає контакту металевих поверхонь, компенсує бічні навантаження | Циліндри з боковими навантаженнями на штоку |
| O-Ring | Додаткова герметизація, статичні з’єднання | Фланцеві з’єднання, кришки циліндра |
| Буферне ущільнення | Захист основного ущільнення від пікових тисків | Циліндри з різкими перепадами тиску |
Правильно підібрані гідравлічні ущільнення поршня підбираються комплектом, де кожен елемент доповнює інший — жоден окремий тип не забезпечує повноцінного захисту без суміжних компонентів вузла.
Матеріали: від чого залежить вибір
Матеріал ущільнення — перше, що визначає придатність компонента для конкретної умови роботи. Найпоширеніші матеріали і їхні характеристики:
- Нітрильний каучук (NBR) — найбільш доступний і широко застосовуваний матеріал. Добра стійкість до мінеральних масел і гідравлічних рідин на мінеральній основі. Робочий діапазон температур: від -40°C до +100°C
- Поліуретан (PU) — вища зносостійкість порівняно з NBR, краще витримує абразивне середовище. Часто використовується у динамічних ущільненнях поршня
- Фторкаучук (FKM/Viton) — висока хімічна стійкість до агресивних рідин, широкий температурний діапазон до +200°C. Дорожчий, але незамінний при роботі з нестандартними рідинами
- ПТФЕ (тефлон) — мінімальний коефіцієнт тертя, стійкість до більшості хімікатів. Використовується у напрямних кільцях і антиексструзійних елементах
Практична рекомендація: перш ніж замовляти ущільнення для заміни, ідентифікуйте тип робочої рідини у вашій системі. Використання ущільнення з NBR у системі на синтетичній або вогнестійкій рідині призведе до швидкого набрякання і руйнування матеріалу — незалежно від якості самого ущільнення.
Як правильно підібрати ущільнення за розміром
Розмірна ідентифікація ущільнення поршня вимагає знання трьох основних параметрів: діаметра поршня (D), діаметра канавки (d) і ширини канавки (b). Ці параметри визначають геометрію профілю ущільнення і ступінь стиснення при монтажі.
Недостатнє стиснення — ущільнення не забезпечує герметичності. Надмірне стиснення — збільшене тертя, перегрів і прискорений знос. Більшість виробників ущільнень надають таблиці розмірів із зазначенням рекомендованих параметрів канавки під кожен типорозмір.
При відсутності технічної документації на циліндр — наприклад, при ремонті старого або імпортного обладнання — орієнтиром служать фактичні виміри зношеного ущільнення і канавки за допомогою мікрометра і штангенциркуля.
Ознаки зносу і коли пора замінювати ущільнення
Гідравлічна система сигналізує про проблеми з ущільненнями кількома характерними симптомами, які варто знати, щоб не довести обладнання до аварійного стану:
- Зниження швидкості або зусилля циліндра при незмінному тиску в системі
- Видимий витік рідини у зоні поршня або штока
- Нестабільна робота циліндра — “провалювання” або мимовільний рух штока під навантаженням
- Підвищена температура рідини без видимих причин
Профілактична заміна ущільнень за регламентом — до появи видимих ознак зносу — значно дешевша, ніж аварійний ремонт з простоєм техніки. Регламент встановлюється виробником обладнання, але може коригуватися залежно від реальних умов експлуатації.
Де замовити ущільнення з гарантією якості і точними розмірами
Вибір постачальника ущільнень — питання не менш важливе, ніж технічний підбір. Фальсифіковані або низькоякісні компоненти можуть мати правильну геометрію, але невідповідний матеріал — і після монтажу поведуть себе зовсім інакше, ніж очікується.
Широкий асортимент ущільнювальних компонентів для гідравліки — від стандартних O-Ring до складних поршневих комплектів — пропонує Мир Гідравліки – интернет-магазин wseals.com, де є можливість підібрати компоненти за типорозміром, матеріалом і виробником для конкретної задачі.
